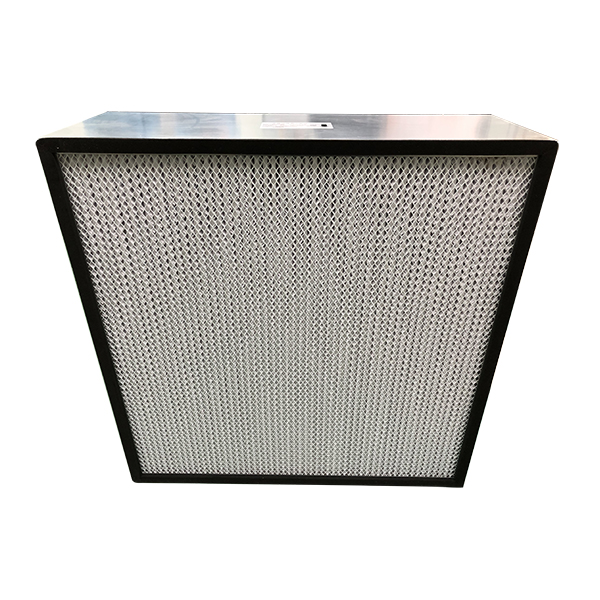

镀锌框有隔板高效过滤器
发布时间：2024/05/20 过滤器 标签：有隔板高效过滤器过滤器镀锌框有隔板高效过滤器高效过滤器浏览次数：1478
| Separator HEPA Filter? ? H13、H14セバレータ型HEPAフィルター H13、H14有隔板高效过滤器 | |||||||||||
| Number | Model | L | W | H | Area | Airflow.pressure drop | |||||
| 序号 | 型号 | 长 | 宽 | 高 | 滤纸面积 | 不同风速时的风量.初阻力(m3/h.Pa) | |||||
| mm | mm | mm | m2 | 0.75m/s | H13(Pa) | H14(Pa) | 1.0m/s | H13(Pa) | H14(Pa) | ||
| 1 | Y13320320150 | 320 | 320 | 150 | 3.1 | 276 | 200 | 220 | 369 | 250 | 275 |
| 2 | Y13484484150 | 484 | 484 | 150 | 7.0 | 632 | 200 | 220 | 843 | 250 | 275 |
| 3 | Y13595595150 | 595 | 595 | 150 | 10.6 | 956 | 200 | 220 | 1274 | 250 | 275 |
| 4 | Y13610610150 | 610 | 610 | 150 | 11.2 | 1005 | 200 | 220 | 1340 | 250 | 275 |
| 5 | Y131220610150 | 1220 | 610 | 150 | 22.3 | 2009 | 200 | 220 | 2679 | 250 | 275 |
| 铁框制作 | 型号 | mm | mm | mm | m2 | 0.75m/s | H13(Pa) | H14(Pa) | 1.0m/s | H13(Pa) | H14(Pa) |
| 6 | Y13320320220 | 320 | 320 | 220 | 4.5 | 276 | 150 | 165 | 369 | 220 | 242 |
| 7 | Y13484484220 | 484 | 484 | 220 | 10.3 | 632 | 150 | 165 | 843 | 220 | 242 |
| 8 | Y13595595220 | 595 | 595 | 220 | 15.6 | 956 | 150 | 165 | 1274 | 220 | 242 |
| 9 | Y13610610220 | 610 | 610 | 220 | 16.4 | 1005 | 150 | 165 | 1340 | 220 | 242 |
| 10 | Y131220610220 | 1220 | 610 | 220 | 32.7 | 2009 | 150 | 165 | 2679 | 220 | 242 |
| 铁框制作 | 型号 | mm | mm | mm | m2 | 1.5m/s | H13(Pa) | H14(Pa) | 2.5m/s | H13(Pa) | H14(Pa) |
| 11 | Y13320320292 | 320 | 320 | 292 | 6.0 | 553 | 250 | 275 | 922 | 350 | 385 |
| 12 | Y13484484292 | 484 | 484 | 292 | 13.7 | 1265 | 250 | 275 | 2108 | 350 | 385 |
| 13 | Y13595595292 | 595 | 595 | 292 | 20.7 | 1912 | 250 | 275 | 3186 | 350 | 385 |
| 14 | Y13610610292 | 610 | 610 | 292 | 21.7 | 2009 | 250 | 275 | 3349 | 350 | 385 |
| 15 | Y131220610292 | 1220 | 610 | 292 | 43.5 | 4019 | 250 | 275 | 6698 | 350 | 385 |
如果采用H14滤纸制作，请将型号中的Y13变为Y14，阻力参考H14(Pa)栏，其他不发生变化。
阻力与风量近似呈线性关系。阻力最大偏差范围：±15%
性能说明
外框:镀锌钢板或铝型材，表面氧化过滤效率H14(EN 1822)≥99.995atMPPS
出厂前可逐台效率检测，符合现行国家规范
滤料分隔：铝箔波纹板MPPS=最易穿透粒径
滤料:抗水型玻璃纤维滤纸连续运行温度 ≤80℃
密閉材ウレタン粘着剤耐湿性 ≤100%RH
密封胶：聚氨酯
建议最大终阻力≤450Pa
密封垫：EVA
主要应用：
洁净室用，商用及工业用通风空调系统的主过滤器
安装空间紧张的通风空调系统
